Der Windkanal nach der Eiffel Bauart ist ein offener Strömungskanal ohne eine Strömungsrückführung. Bei dieser Bauart befindet sich der Antriebsventilator stromabwärts, am Ende des Windkanals.
Die Luft wird aus der umgebenen, ruhenden Atmosphäre über eine Einlaufdüse angesaugt. Anschließend strömt diese über eine Beruhigungskammer mit Strömungsgleichrichter (bzw. Honeycomb) und Dämpfungssieben in die Windkanal-Düse. In der Düse wird die Luft auf die jeweilige Luftgeschwindigkeit (bzw. Messgeschwindigkeit am Austritt der Düse) beschleunigt. Daran angeschlossen folgt eine geschlossene Messstrecke / Messkammer. Diese ist auf Grund des infolge der Ventilatoranordnung herrschenden Unterdrucks (relativ zur Umgebung) unabdingbar. Anschließend strömt die Luft über einen Kollektor und Diffusoren in den Ventilator. Von hier aus strömt diese wieder in die Atmosphäre.
Die wesentlichen Vorteile eines Windkanals nach der Eiffel Bauart lassen sich wie folgt zusammenfassen:
- keine Dralleinflüsse vom Ventilator
- keine Turbulenzen durch Umlenkung der Strömung
- es wird beruhigte Luft angesaugt (Standort beachten!)
- die Temperatur in der Messstrecke stimmt mit der im Raum bzw. der umgebenden Luft weitgehend überein
Alle Windkanäle werden von uns entsprechend den Anforderungen der jeweiligen Kundenwünsche konzipiert und angefertigt.

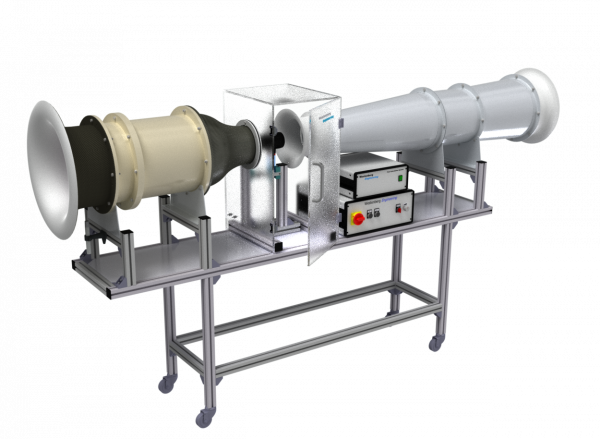

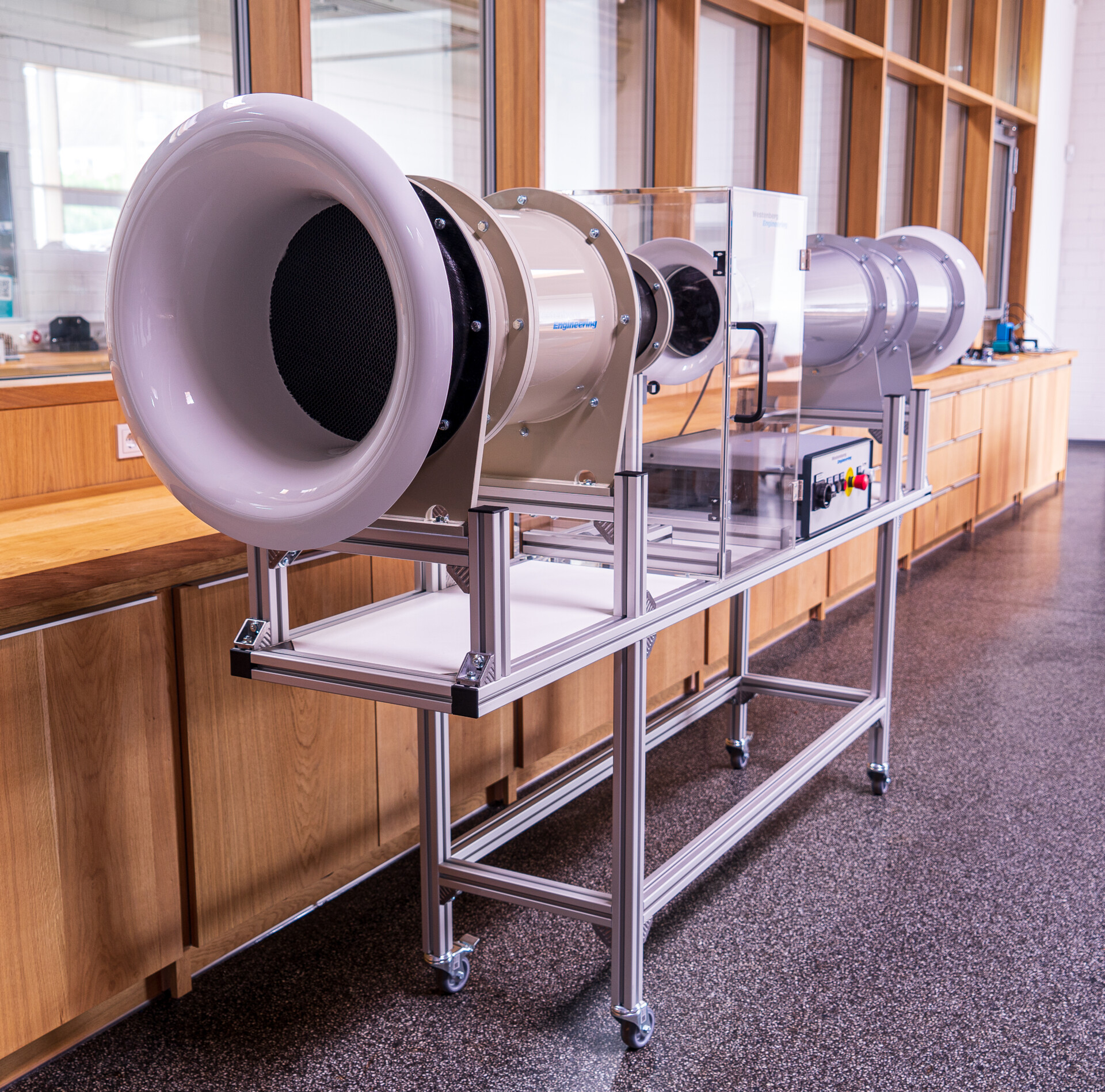

WK 818035-E
Technische Daten
| Düsenaustrittsdurchmesser | 180 mm |
| Geschwindigkeit | 0,3 bis 35 m/s |
| Abmessungen (BxHxT) | 620 x 1.700 x 3.100 mm |
WK 818040-E
Technische Daten
| Düsenaustrittsdurchmesser | 180 mm |
| Geschwindigkeit | 0,3 bis 40 m/s |
| Abmessungen (BxHxT) | 620 x 1.700 x 3.100 mm |
WK 818065-E
Technische Daten
| Düsenaustrittsdurchmesser | 180 mm |
| Geschwindigkeit | 0,3 bis 65 m/s |
| Abmessungen (BxHxT) | 900 x 1.510 x 4.450 mm |

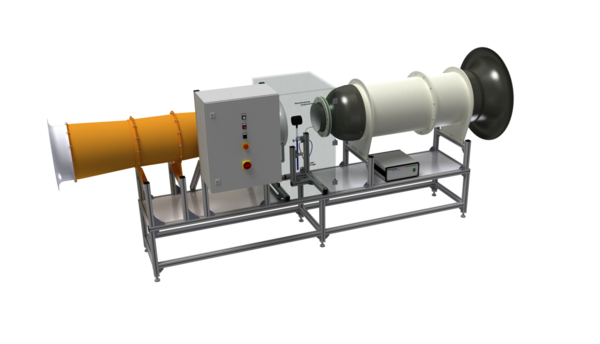

WK 825540-E
Technische Daten
| Düsenaustrittsdurchmesser | 180 mm |
| Geschwindigkeit | 0,3 bis 40 m/s |
| Abmessungen (BxHxT) | 900 x 1.510 x 4.450 mm |

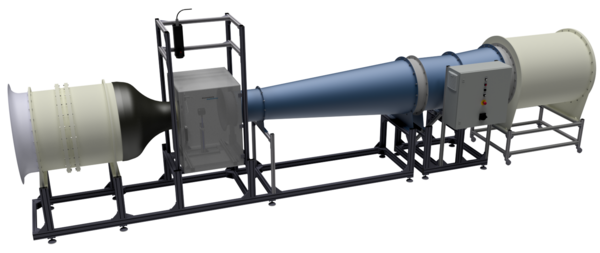

WK 832050-E
Technische Daten
| Düsenaustrittsdurchmesser | 320 mm |
| Geschwindigkeit | 0,1 bis 50 m/s |
| Abmessungen (BxHxT) | 1.500 x 1.500 x 6.200 mm |

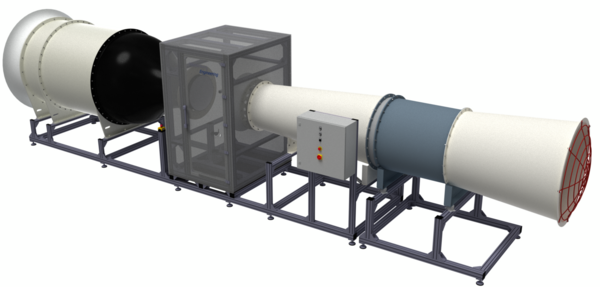

WK 860040-E
Technische Daten
| Düsenaustrittsdurchmesser | 600 mm |
| Geschwindigkeit | 0,5 bis 40 m/s |
| Abmessungen (BxHxT) | 2.110 x 2.490 x 10.180 mm |

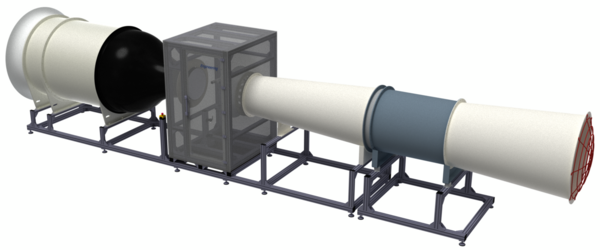

WK 860070-E
Technische Daten
| Düsenaustrittsdurchmesser | 600 mm |
| Geschwindigkeit | 0,5 bis 70 m/s |
| Abmessungen (BxHxT) | 1.970 x 2.490 x 11.050 mm |

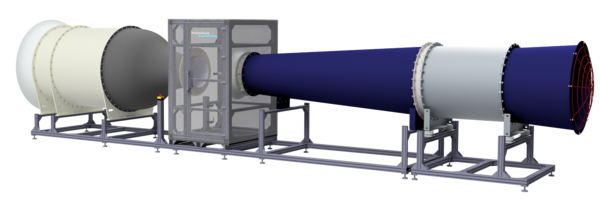

WK 860075-E
Technische Daten
| Düsenaustrittsdurchmesser | 600 mm |
| Geschwindigkeit | 0,5 bis 75 m/s |
| Abmessungen (BxHxT) | 1.970 x 2.490 x 10.900 mm |

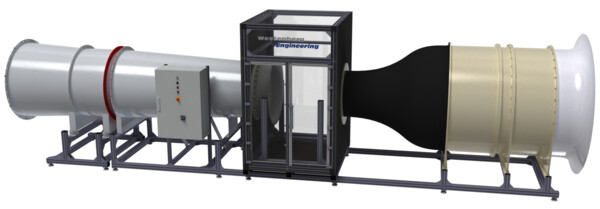

WK 880050-E
Technische Daten
| Düsenaustrittsdurchmesser | 800 mm |
| Geschwindigkeit | 0,3 bis 50 m/s |
| Abmessungen (BxHxT) | 2.360 x 2.600 x 11.000 mm |

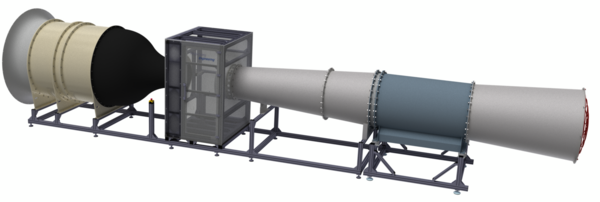

WK 8600100-E
Technische Daten
| Düsenaustrittsdurchmesser | 600 mm |
| Geschwindigkeit | 0,5 bis 100 m/s |
| Abmessungen (BxHxT) | 2.340 x 2.655 x 12.624 mm |

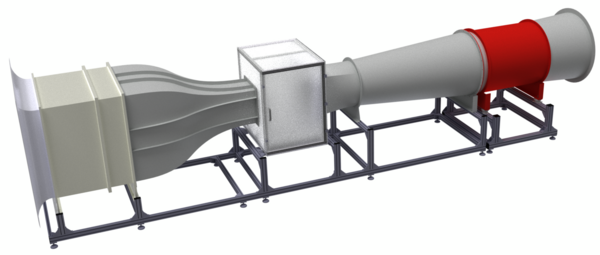

WK 8500x50065-E
Technische Daten
| Düsenaustritt | 500 x 500 mm |
| Geschwindigkeit | 0,5 bis 65 m/s |
| Abmessungen (BxHxT) | 1.775 x 2.200 x 8.900 mm |

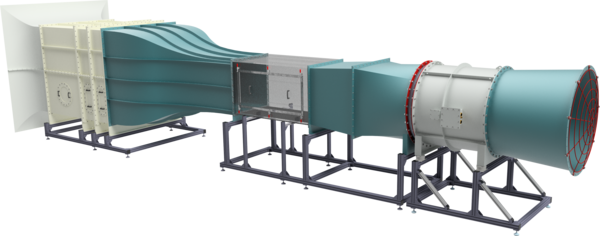

WK 81100x110040-E
Technische Daten
| Düsenaustritt | 1.100 x 1.100 mm |
| Geschwindigkeit | 0,5 bis 40 m/s |
| Abmessungen (BxHxT) | 3.300 x 3.500 x 12.000 mm |
